Packet Tracer: Конфигурирование Frame Relay с использованием основного интерфейса (точка-много точек)

Цели

• Просмотр исходной конфигурации и поиск ошибок.
• Обеспечение Frame Relay соединения.
• Проверка соединения.

Исходные данные и указания

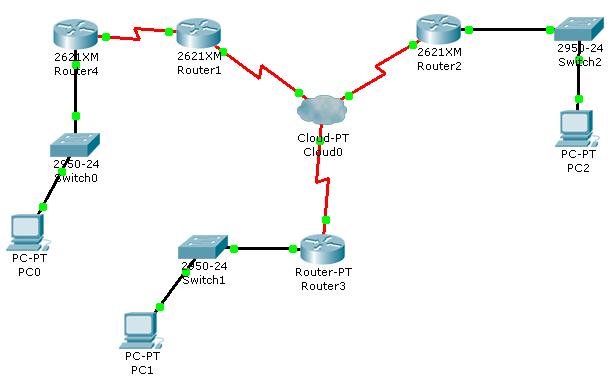

Frame relay Cloud0 испытывает аппаратные проблемы. Из-за этого подсети 10.0.1.0/24 и 10.0.2.0/24 не в состоянии общаться, хотя они настроены правильно.

Задача 1: Поиск ошибок.

Исследуйте сеть и выясните в чем заключается проблема с Cloud0

Задача 2: Конфигурирование маршрутов на маршрутизаторах.

Пока администратор Cloud0 не устранит проблему, Вы обязаны временно сконфигурировать маршрутизаторы так, чтобы позволить двум подсетям 10.0.1.0/24 и 10.0.2.0/24 общаться между собой. PC1 и PC2 должны быть в состоянии пропинговать друг друга. Используйте минимальное число команд для выполнения этого задания.

Задача 3: Проверка соединения.

• Попытайтесь отправить пинг с Router3 до 10.0.2.2 . Действительно ли утилита ping успешна? Объясните причину успеха или неуспеха.
• Примените команду tracert с хоста PC1 до хоста PC2. Объясните полученные результаты.
